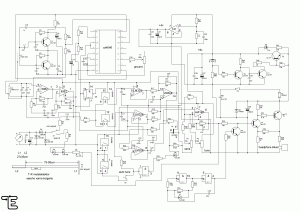

لیست قطعات

R1: 120 ohm
R2,R3,R10,R13,R14,R16,R17,R40: 10K
R4,R18,R19,R20,R21,R38,R43,R46,R47: 33K
R5: 1.2K
R6: 2.2K
R7,R29,R32: 47K
R8,R35: 1K
R9,R15,R22,R42: 2K (1.8K or 2.2K or 1.8K+200ohm)
R11,R12,R34: 100K
R23,R25: 470K
R24,R26,R37: 4.7K
R27: 680K
R28: 1M
R30: 15K
R31,R36: 22K
R33: 330K
R39,R41: 220 ohm
R44: 150 ohm
R45: 680 ohm

———————————————————————————————-

P1: 100K (ولوم بالانس زمین)
P2: 22K (20K) (ولوم تنظیم حساسیت گیرنده)
P3: 100K (ولوم تنظیم آستانه واکنش)
P4: 10K (پتانسیومتر تنظیم حساسیت میتر)

پایه هایی که با علامت ضربدر روی فیبر مشخص شدن نیاز نیست استفاده بشن.
نقطه وسط ولومها روی فیبر همون پایه وسط ولوم معمولی هست.
سر وسط ولوم مولتی ترن(۱۰ دور) پایه لبه بیرونی ولوم هست.

———————————————————————————————-

C1: 47nF (پلیستر ۱۰۰ ولت یا بالاتر)
C2,C3: 1uF (بدون پلاریته – یا دو عدد ۴۷۰ نانوفاراد بصورت موازی برای هر کدام)
C4: 100uF-16v
C5,C12: 270nF
C6: 33nF
C7: 3.3nF (جهت حداکثر حساسیت گیرنده ؛ نیاز به کمی تغییر دارد)
C8: 27pF
C9,C10,C16,C17: 150nF
C11: 47pF
C13: 4.7uF
C14: 1uF
C15: 470pF
C18: 1nF
C19,C20,C25,C29: 22nF
C21,C22: 470nF
C23: 2.2uF (ترجیحا بدون پلاریته)
C24: 47nF
C26: 1000uF-25v
C27: 470uF-16v
C28,C30,C32: 100nF
C31: 220uF-10v

———————————————————————————————-

D1,D2: sfd108 (AA117 or OA91 or 1N60 – دیود ژرمانیوم)
D3,D4,D5,D6,D7: 1N4148
D8: 1N4001
D9,D10: 7.5v (دیود زینر ۷٫۵ ولت)

———————————————————————————————-

T1,T2,T3,T4,T7,T8: BC107
T5,T6: BC177
T9: PN4393 (PN4292 , PN4392 , 2N4393 , J108 , J111 , J113 – JFET N-Channel Switch)

———————————————————————————————-

U1: CD4046
U2: TL082
U3: CD4011
U4: CD4066
U5: LM324
U6: CA3140
U7: LM741

———————————————————————————————

S1: کلید قطع و وصل دو حالته (تک پل – ۳ پایه) برای انتخاب بین حالت کاوش و حالت تنظیم لوپ – در حالت تنظیم لوپ عقربه میتر باید صفر شود
S2: کلید فشاری جهت تنظیم اتوماتیک دستگاه
S3: کلید قطع و وصل دستگاه (خارج مدار ودر مسیر باطری قرار میگیرد)
F1: 250mA Fuse (ضروری نیست فیوز ۲۵۰ میلی آمپر-)
headphone 64ohm (هدفون)
Meter: 0.1mA – ۰٫۲۵mA (آمپرسنج با حساسیت اندازه گیری بین ۰ تا ۱۰۰ میکرو آمپر یا ۲۵۰ میکرو آمپر)
Bat: باطری ۱۲ ولت یا ۳ عدد باطری لیتیوم یون/پلیمربصورت سری

———————————————————————————————

L1,L2: 100w0.31 (27cm x 33cm)
L1: لوپ فرستنده که بصورت عمود بر زمین قرار گرفته و باید هم حرکت به سمت بالا و پایین و هم زاویه آن تنظیم شود
L2: لوپ گیرنده که بصورت موازی زمین قرار میگیرد

هر دو لوپ دستگاه بصورت مستطیل ۲۷ در ۳۳ سانت که برای هر کدام ۱۰۰ دور سیم با ضخامت ۰٫۳۱ میلی متر( ۰٫۳ یا صفر سی) پیچیده شده و در نهایت هر کدام توسط فویل آلومینیوم شیلد باید بشه که این شیلد به قسمت شیلد مدار که ۴+ ولت هم هست وصل میشه.

این تعداد دور برای سیم پیچ مسطح هست ؛ برای پیچیدن بصورت سیم پیچ معمولی باید تعداد دورها را ۶۷ دور در نظر گرفت. در هر صورت ظرفیت لوپها باید درحدود ۵٫۵ میلی هانری باشه وگرنه فرکانس کاری مدار عوض میشه.

برای اتصال لوپ ۱ یا فرستنده باید از سیم شیلد استریو(با دو مغزی) استفاده کرد که دو مغزی به دو سر لوپ و شیلد کابل به نقطه شیلد روی مدار و از طرف دیگه به فویل دور لوپ وصل میشه. برای لوپ ۲ یا گیرنده کابل کواکسیال معمولی لازمه که مغزی به یکی از سرهای لوپ و شیلد هم به سری شیلد لوپ ۲ روی مدار و از سمت دیگه همزمان به سر دیگه لوپ و فویل الومینیوم وصل میشه.

فاصله دو لوپ از هم بین ۷۵ تا ۹۵ سانت هست.

———————————————————————————————

PCB: فیبر ۱۳۴ در ۷۶ میلی متر – تصویر اصلی برای استفاده در روش اطو و تصویر میرور برای روش ماژیک می باشد

———————————————————————————————

نکاتی که آقای ساشو در مورد این مدار فرمودن:

خازن ۵ شاید لازم باشد برای رسیدن به حداکثر قدرت فرستنده تغییر کند. (۳۳۰ نانو بهتر هست.)
فرکانس کار دستگاه ۱۱ کیلوهرتز هست.
برد دستگاه برای فلز ۱۵ در ۱۵ سانت ۱ متر هست.



تغییرات مدار توباکس ساشو
—————————————

تغییراتی که در زیر مشاهده میکنید برای افزایش برد نسبت به مدار اصلی و تا حداکثر ۳۰ درصد هست و در صورتی که همه چیز بدرستی انجام بگیره برد دستگاه برای فلز ۱۵ در ۱۵ حداکثر ۱۳۰ سانت خواهد بود. بهتره تغییرات رو به همین ترتیبی که در ادامه میاد انجام بدین.

C5: 330nF از آنجایی که تغییر این خازن کمی باعث تغییر فرکانس میشه محاسبه و انتخاب خازن ۶ و ۷ باید بعد از تعویض این خازن انجام بشه))
T1, T2: 2N2219 (ترتیب پایه ها عینا مطابق ترانزیستور قبلی هست)
C4: 1000uF-16v

برای ثبات بهتر در کل مدار بهتر هست همه خازنهای کوپلاژ تغذیه افزایش ظرفیت داشته باشن. بنابر این:
C26: 2200uF-25v
C27: 1000uF-16v
C31: 1000uF-10v

شرط اصلی برای افزایش قدرت فرستنده مدار؛ کم کردن مقاومت ۱ هست ولی با کم شدن این مقاومت و افزایش قدرت ؛ چون نویز بسیار بیشتری روی قسمت تغذیه و مدار گیرنده برگشت پیدا میکنه بهتر هست برای حذف این نویز علاوه بر مقاومت پایین از یک سیم پیچ نویز گیر به صورت سری استفاده بشه.

R1:10 ohm + سیم پیچ نویزگیر

برای درست کردن این سیم پیچ یکی از بهترین راهها استفاده از حلقه فریت هست. این حلقه فریت رو میتونید از داخل لامپ های کم مصرف هم دربیارین و باید قطرش در حدود ۱ سانت باشه. بعد حدود ۲ متر سیم لاکی با ضخامت ۰٫۳ میلی متر رو بصورت مارپیچ و چنبره ای روی این فریت گرد میپیچید. اگر با این مشخصات درستش بکنید حتما ظرفیتی بالای ۱۰ میلی هانری خواهد داشت و میتونه به حذف نویز کمک زیادی بکنه.
سپس این سیم پیچ رو با یک مقاومت ۱۰ اهم که واتش هم مهم نیست سری میکنید و بجای مقاومت ۱ قرار میدید. بهتر هست سر سیم پیچ به طرف خازن۱۸ و سر مقاومت به طرف مقاومت۱۱ باشه.

P2: 50K (چون فرستنده به میزان زیادی قوی تر میشه لازمه مقدار ولوم حساسیت بیشتر باشه تا اگر لازم بود بشه حساسیت گیرنده رو کمتر کرد)

لازم به ذکره اگر به مقدار بیشتر از این قدرت نیاز باشه باید از لوپهایی با سیم ضخیم تر استفاده بشه.
